产品概述

R7F0C003/R7F0C004

R7F0C003/004微控制器采用了RL78 内核,在同类产品中实现了以最低功耗实现高处理性能,同时集成了一个智能的LCD控制器/驱动器。
R7F0C003/004不仅拥有高精度(±1%)片上振荡器、24 MHz工作频率的CPU,以及其他增强外围设备,还内置了LCD控制器/驱动器最大支持51段信号 x 4公共信号(47段信号 x 8公共信号, 49段信号 x 6公共信号),有2路智能卡接口用于智能仪表应用。
该产品适合用于家用电器、医疗及保健设备及其他消费类电子。

特点

1.能更改高速(0.04167μs:高速内部振荡器时钟24MHz运行)到超低速(30.5μs:副系统时钟32.768kHz 运行)的最短指令执行时间。

2.通用寄存器:(8位寄存器x8个)x4组

3.ROM:96,128KB, RAM:8KB

4.内置高速内部振荡器时钟。

  •可选择24MHz(TYP.)、16MHz(TYP.)、12MHz(TYP.)、8MHz(TYP.)、4MHz(TYP.)、或者1MHz(TYP.)。

5.内置单电源闪存(有块擦除/编程禁止功能)。

6.支持自编程功能(有引导交换功能/闪存屏蔽窗口功能)。

7.内置片上调试功能。

8.内置上电复位(POR)电路和电压检测电路(LVD)。

9.内置看门狗定时器(能以低速内部振荡器时钟运行)。

10.支持乘除和乘加运算指令。

  • 16位x16位= 32位(无符号数或有正負符号数)

  • 32位x32位= 32位(无符号数)

  • 16位x16位+32位= 32位(无符号数或有正負符号数)

11.内置时钟输出/蜂鸣器输出的控制电路。

12.内置十进制校正(BCD)电路。

13.I/O端口:65个(N沟道漏极开路:2个)

14.定时器

  • 16位定时器TAU :8个通道

  • 看门狗定时器:1个通道

  • 实时时钟:1个通道(校正时钟的输出)

  • 12位间隔定时器:1个通道

15.副系统时钟频率测量电路

16.串行接口

  • CSI:1个通道

  • UART/UART(支持LIN-bus):4个通道

  • I2C/简易I2C:2个通道

  • 智能卡接口 (SMCI) :2个通道

17.不同电位接口:和1.8V、2.5V、3V工作的器件连接。

18.8/10位分辨率A/D转换器(VDD=EVDD=1.6~5.5V):4个通道

19.待机功能:HALT、STOP、SNOOZE模式

20.内置比较器

21.DMA控制器 :4个通道

22.LCD控制器/驱动器 (能进行内部升压和外部电阻分割的切换)

  • 段信号输出: 51 (47) 注

  • 公共信号输出: 4 (8) 注

    注()内是使用8 com 时的信号输出个数。

23.电源电压:VDD=1.6~5.5V

24.工作环境温度:TA=–40~+85°C

25.备注: 装载的功能因产品而不同。

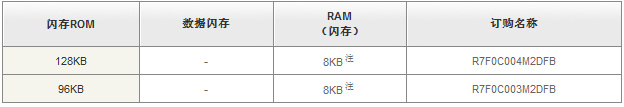

26.ROM, RAM 容量
